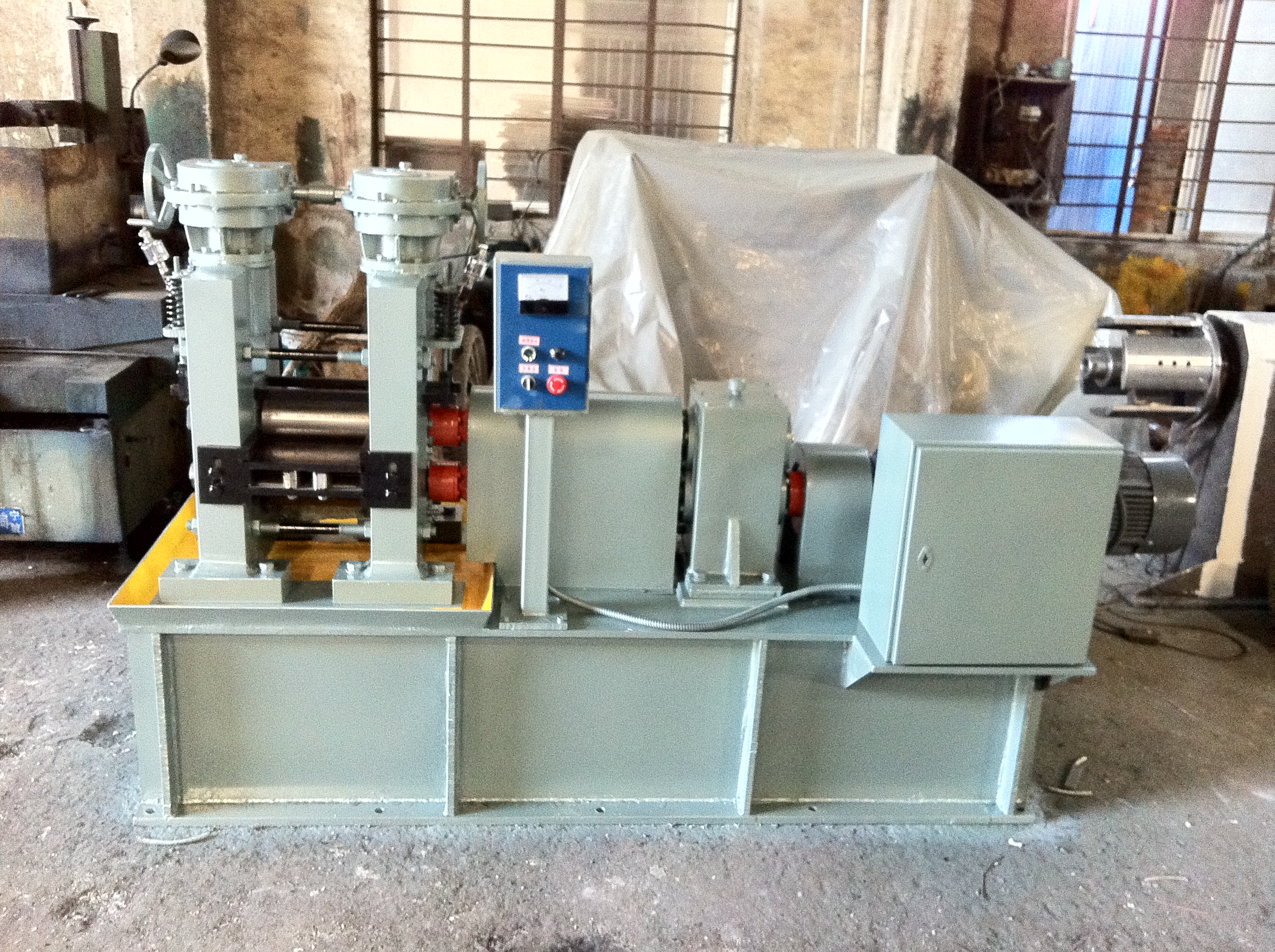

?130×260二輥實驗軋機技術參數
一、軋制材料：低碳鋼、有色金屬（板材，片材冷軋）
1、軋制速度：V≤9m/min 2.軋制壓力：P≤200KN
3、開口度:30mm
二、設備配置: 中心高：850mm
1.壓下裝置：
1.1采用手動手輪壓下
1.2壓下螺桿規格：B50×4 材質：40Cr銅螺母材質：ZQA1 9-4
2.機架裝置: （機架定位）(立柱截面尺寸)：100mm×140mm, A3鋼粗加工后單片機架焊接回火
進行精加工， 兩片機架絲桿聯接、輥系軸向定位壓板，機架窗口平行度：人工鏟拂;
2.1軸承座材質：45#鋼鍛打件；配有冷卻水噴嘴。
2.2軋輥平衡方式：上輥平衡為彈簧平衡（帶吊輥裝置）
2.2機架進出口配鏟板，進口配導位裝置，便于導入方便
3.軋輥裝置：
3.1工作輥面直徑×輥面寬度：Φ130mm×260mm ,軋輥材質：9Cr2Mo HRC62-65
輥系軸承采用復合瓦、 輥徑?90，
3.2潤滑方式：干油潤滑；
4.主傳動裝置：
4.1傳動方式：工作輥傳動；
4.2主電機：1TL002-1C233-3-132M-6-5.5KW變頻調速電機西門子（儀征貝得）(配變頻器)
主減速機BWD27 I=43 (杭州速博雷爾)
4.3人字齒輪箱：A=130mm Mn=6（材質：A3鋼焊接回火）
人字齒輪材質: 40Cr鍛打件，齒面淬火，齒輪軸材質：45#鋼調質
4.4聯接軸：（扁水）：十字萬向接軸SWC100配接軸托架(聯接軸上方裝有可方便拆卸型罩蓋)
4.5人字齒輪箱與減速機、主電機聯接方式：硬連接,
4.6整體鋼板焊接底座及設備基礎螺栓（底座面板16mm側板10mm底板20mm）
三、 電控系統：
主要元器件德力西，電控箱配7.5KW(重慶科川)變頻器控置系統，電機過載保護裝置、急停開關、正反轉功能、 常規電氣保護裝置、配機旁操作按鈕盒（包括變頻器轉速表）。
本協議一式二份，供方、需方各持一份
以上各條雙方共同遵守
供方：無錫冠誠金屬科技有限公司 需方：
代表： 代表：
|
